Μετασχηματιστής επί στύλου μονοφασικός 25Kva εμβαπτισμένος σε λάδι 34500V σε 120V Μεσαίας & Υψηλής Τάσης επί εδάφους

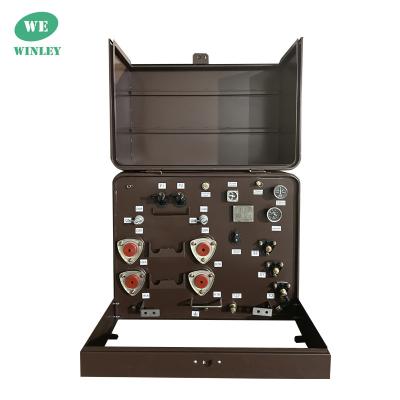

Μετασχηματιστής επί στύλου 25Kva Μονοφασικός Εμβαπτισμένος σε Λάδι 34500V σε 120V MV&HV Μετασχηματιστής Επίγειος     Αυτός ο μονοφασικός μετασχηματιστής επί στύλου 25 kVA διαθέτει σχεδιασμό γεμάτο υγρό για τροφοδοσία βρόχου σε τριφασικά δίκτυα. Με πρωτεύον 34500V και δευτερεύον 120/240V, χρησιμοποιεί έναν μεταγωγέα 5 θέσεων για ρύθμιση τάσης. Εξοπλισμένο με συνδέσεις πρωτεύοντος dead-front και δευτερεύοντος live-front, καθώς και διακόπτη διακοπής φορτίου, εξασφαλίζει ασφαλή λειτουργία. Χρησιμοποιώντας βιοδιασπώμενο λάδι, πληροί αυστηρά πρότυπα απόδοσης (98,7%), προσφέρει αδιάβροχο περίβλημα NEMA 3R και είναι κατάλληλο για εξωτερική χρήση έως και 3300ft. Ο σχεδιασμός του χαμηλής απώλειας και χαμηλού θορύβου εξισορροπεί την αξιοπιστία και την φιλικότητα προς το περιβάλλον.     Κύρια δεδομένα   Διάταξη Μετασχηματιστή Επί στύλου γεμάτος με υγρό Τύπος τροφοδοσίας μετασχηματιστή Τροφοδοσία βρόχου Χωρητικότητα 25 KVA Ομάδα διανυσμάτων II6 Πρωτεύουσα τάση 34500V Δευτερεύουσα τάση 120/240 Συχνότητα 60 Hz Άνοδος θερμοκρασίας 65°C Βαθμολογία μόνωσης Μόνωση κατηγορίας E - 120°C, 248°F Κατηγορία ψύξης KNAN; Αυτόματη ψύξη Πρότυπα απόδοσης Πληροί τα πρότυπα DOE 2016, Πληροί τα πρότυπα CSA, Πληροί τα πρότυπα ANSI/IEEE Υλικό περιέλιξης Χαλκός Βαθμολογία θερμοκρασίας περιβάλλοντος 40°C Εύρος θερμοκρασίας λειτουργίας περιβάλλοντος -40°C έως +40°C (-50°F έως +104°F) Επίπεδο θορύβου 48 dBA Υψόμετρο (Υψόμετρο) 3300ft (1000 μέτρα) πάνω από την επιφάνεια της θάλασσας ή κάτω Υλικό πυρήνα Χάλυβας προσανατολισμένου κόκκου Υλικό δεξαμενής Επιστρωμένος χάλυβας Απόδοση 98.90%   Σχέδιο     Χαρακτηριστικό   1) Δύο εξωτερικά σφιγμένα καθίσματα υψηλής τάσης για λειτουργία βρόχου ή ένα εξωτερικά σφιγμένο κάθισμα για λειτουργία ακτινικής τροφοδοσίας 2) Τρεις εξωτερικά σφιγμένες χαμηλής τάσης με σπειροειδή χάλκινα στηρίγματα, συμπεριλαμβανομένου ενός πλήρως μονωμένου ουδέτερου ακροδέκτη με αφαιρούμενο ιμάντα γείωσης 3) Ανυψωτικά στηρίγματα με ανάγλυφα; Χωνευτό κάτω μέρος διαμερίσματος λαδιού Σπειροειδείς, επίπεδες τοποθετημένες ανοξείδωτες χαλύβδινες διατάξεις ανύψωσης 4) Αυτόματη συσκευή ανακούφισης πίεσης 5) Ηλεκτρικό ορυκτέλαιο με αναστολέα οξείδωσης 6) Αφαιρούμενο καπό με ανοξείδωτους μεντεσέδες και βαρέλια ανθεκτικά στη διάβρωση 7) Περίβλημα από ήπιο χάλυβα και αποσπώμενο κατώφλι στερεωμένο με ανοξείδωτο υλικό 8) Βραχίονας στερέωσης αξεσουάρ μπροστινού πίνακα; 9) Επιφάνειες θόλου στο καπό και στο διαμέρισμα λαδιού για την αποφυγή κατακράτησης νερού 10) Πλήρωση λαδιού/βύσμα στάθμης λαδιού; Βύσμα αποστράγγισης λαδιού; Διατάξεις γείωσης δεξαμενής 11) Ανθεκτική στη διάβρωση κλειδαριά με ασφαλή μπουλόνι κεφαλής πέντα, πλωτό παξιμάδι και πρόβλεψη λουκέτου 12) Σήμανση δακτυλίου ή στένσιλ 13) Πλάκα αλουμινίου με λέιζερ 14) Πληροί ή υπερβαίνει τα τρέχοντα πρότυπα ANSI, IEEE, NEMA, CSA και DOE, όπως ισχύει     Γιατί να μας επιλέξετε   1. Ο μονοφασικός μετασχηματιστής WINLEY έχει λάβει πιστοποίηση UL/cUL, με χωρητικότητα 10-333KVA και τάση έως 34,5KV 2. Τα προϊόντα σχεδιάζονται σύμφωνα με πολλαπλά πρότυπα και πληρούν ή και υπερβαίνουν τα πρότυπα DOE 2016, IEEE, ANSI, CSA, IEC, NEMA και άλλα. 3. Η μηνιαία ικανότητα παράδοσης είναι πάνω από 800 μονάδες και η γρήγορη παράδοση μπορεί να επιτευχθεί εντός 4 εβδομάδων.     Προδιαγραφές   Single phase Pad mounted Transformer Specification Βαθμολογία Υψηλή τάση (kV) Απώλεια χωρίς φορτίο Απώλεια σε φορτίο Ύψος Βάθος Πλάτος Βάρος λαδιού (kg) Συνολικό βάρος (kg) (kVA) (mm) (mm) (mm) 15 kVA 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ή άλλα 50 195 840 740 610 45 294 25 kVA 80 290 840 740 610 68 362 37.5 kVA 106 360 840 760 610 75 476 50 kVA 135 500 840 810 610 93 553 75 kVA 190 650 840 860 610 132 672 100 kVA 280 1010 910 1200 965 230 714 167 kVA 435 1530 1000 1200 965 265 913 250 kVA 550 2230 1250 1300 1430 325 1106   Διαδικασία παραγωγής   Συχνές ερωτήσεις   1. Ε: Μπορώ να έχω μια παραγγελία δείγματος; Α: Ναι, καλωσορίζουμε την παραγγελία δείγματος για δοκιμή και έλεγχο ποιότητας. 2. Ε: Ποιος είναι ο χρόνος παράδοσης; Α: Χρόνος μαζικής παραγωγής 15-25 ημέρες. 3. Ε: Πόσο διαρκεί η εγγύηση; Α: 24 μήνες από B/L. Εάν υπάρχουν προβλήματα αξεσουάρ, απλώς παρέχετε τις φωτογραφίες του κατεστραμμένου αξεσουάρ, τότε θα παρέχουμε δωρεάν σέρβις. Σύμφωνα με τον αριθμό των προϊόντων, θα παρέχουμε εύκολα κατεστραμμένα αξεσουάρ δωρεάν. Μπορούμε επίσης να παρέχουμε τεχνική υποστήριξη εάν χρειάζεστε
