70 σειράς ραντάρ επιπέδων συσκευών αποστολής σημάτων 26G υψηλής συχνότητας 24V μέτρα παροχής ηλεκτρικού ρεύματος

Αισθητήρας επιπέδου τσιμέντου ραντάρ σιτηρών ραντάρ επιπέδου μετρητή hart ραντάρ μεταδότης επιπέδου

Περιγραφή

Αυτή η σειρά του μετρητή επιπέδου ραντάρ υιοθέτησε 26G υψηλής συχνότητας ραντάρ αισθητήρα, το μέγιστο εύρος μέτρησης μπορεί να φτάσει έως και 70 μέτρα.
Οι νέοι γρήγοροι μικροεπεξεργαστές έχουν μεγαλύτερη ταχύτητα και αποτελεσματικότητα, μπορούν να πραγματοποιήσουν ανάλυση σήματος, η οργάνωση μπορεί να χρησιμοποιηθεί για αντιδραστήρα, στερεό σιλό και πολύ περίπλοκο περιβάλλον μέτρησης.

Προδιαγραφές

Αρχή

Το επίπεδο του ραντάρ μεταδότη κεραίας μικροκυμάτων παλμός είναι στενό, η μεταφορά προς τα κάτωΗ έκθεση σε μικροκύματα στην επιφάνεια του μέσου αντανακλάται ξανά από τοσύστημα κεραίας λαμβάνει, στέλνει το σήμα στο ηλεκτρονικό κύκλωμα αυτόματαΗ μέθοδος μετατροπής των μικροκυμάτων είναι η μέθοδος μετατροπής των μικροκυμάτων σε σήματα επιπέδου (επειδή η ταχύτητα εξάπλωσης των μικροκυμάτων, η ηλεκτρομαγνητικήΤο κύμα για να φτάσει στο στόχο και το αντανακλάται πίσω στον δέκτη αυτή τη φορά είναι σχεδόνάμεση).

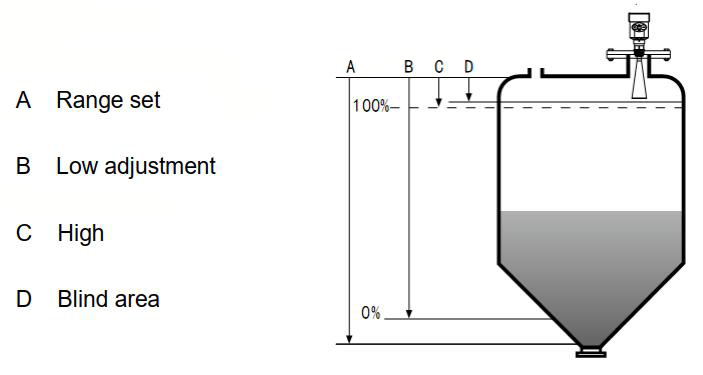

Μέτρηση του σημείου: βιδωτό νήμα κάτω ή επιφάνεια σφράγισης της φλάντζας.
Σημείωση: Βεβαιωθείτε ότι το μετρητή επιπέδου ραντάρ το υψηλότερο επίπεδο δεν μπορεί να εισέλθει στην μέτρηση τυφλή
τοποθεσία (εικόνα D κατωτέρω).

Χαρακτηριστικά

ØΜικρό μέγεθος κεραίας, εύκολη εγκατάσταση. ρύπανση.

ØΣχεδόν καμία διάβρωση, φούσκα; σχεδόν δεν επηρεάζεται από τον υδρατμό στην ατμόσφαιρα, την θερμοκρασία και την πίεση αλλαγές.

ØΤο σοβαρό περιβάλλον σκόνης στις εργασίες μετρητών υψηλού επιπέδου έχει ελάχιστη επίδραση Επίδραση

ØΈνα μικρότερο μήκος κύματος, η αντανάκλαση της κλίσης της στερεής επιφάνειας είναι Καλύτερα.

ØΗ γωνία δέσμης είναι μικρή, η ενέργεια είναι συγκεντρωμένη, μπορεί να ενισχύσει την ικανότητα της ηχώ και να αποφύγει παρεμβολές.

ØΤο εύρος μέτρησης είναι μικρότερο, για μια μέτρηση θα δώσει καλό αποτελέσματα.

ØΥψηλή σήμα-θόρυβος αναλογία, Το Επίπεδο διακυμάνσεις Πολιτεία μπορεί να αποκτήσουν Καλύτερα.απόδοση.

ØΥψηλή συχνότητα, μέτρηση στερεών και χαμηλών διηλεκτρικών σταθερών της καλύτερης επιλογής.

Οι απαιτήσεις εγκατάστασης

Εγκατάσταση Οδηγός:

Σημείωση: η απόσταση μεταξύ του τοιχώματος της δεξαμενής ελάχιστη απόσταση πρέπει να είναι δεξαμενή ύψος 1/10.

Σημείωση: 1. δεδομένο

2.Το κέντρο του δοχείου ή ο άξονας συμμετρίας

Το ανώτερο κωνικό επίπεδο δεξαμενής, μπορεί να εγκατασταθεί στο

Η κορυφή της δεξαμενής είναι ενδιάμεση, μπορεί να εγγυηθεί τη μέτρηση μέχρι τον κωνικό πυθμένα.

Αν η επιφάνεια είναι τραχιά, η γωνία στοίβωσης πρέπει να χρησιμοποιείται για τη ρύθμιση της γωνίας της φλάντζας κάρντα της κεραίας στην ευθυγράμμιση επιφάνεια.

(Εξαιτίας της κλίσης της στερεής επιφάνειας θα προκαλέσει την εξασθένιση της ηχώ, ακόμη και απώλεια σήματος.)

Τυπικά σφάλματα εγκατάστασης:

ØΗ κωνική δεξαμενή δεν μπορεί να τοποθετηθεί πάνω από την τροφή Πάρκο.

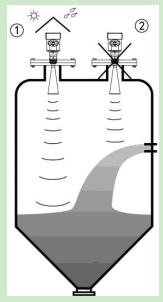

Σημείωση: η εξωτερική εγκατάσταση πρέπει να χρησιμοποιεί ομπρέλα.

1. Σωστά.

2. Ασφάλεια βροχοπροστατευτική μέτρα

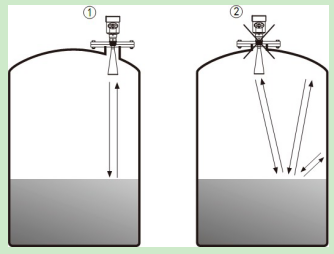

ØΤο όργανο δεν μπορεί να τοποθετηθεί στην κατρακυλική ή θολωτή οροφή.Πολλαπλή ηχώ μπορεί να είναι μεγαλύτερη από την πραγματική αξία του σήματος ηχώΈτσι δεν μπορεί να εγκατασταθεί σε ένα κεντρικό τοποθεσία.

1.Σωστά.

2.Λάθος

ØΥπάρχουν εμπόδια που επηρεάζουν τη μέτρηση απαιτείται αντανάκλαση Πλάκα.

1.Σωστά.

2.Λάθος

Η ηλεκτρική σύνδεση

Η τάση τροφοδοσίας:

(4~20) mA/HART (σύστημα δύο καλωδίων)

Το σήμα τροφοδοσίας και το σήμα ισχύος εξόδου
Η τάση τροφοδοσίας βλέπε τεχνικά δεδομένα Για τον εγγενώς ασφαλή τύπο πρέπει να υπάρχει ένα φράγμα ασφαλείας μεταξύ της τροφοδοσίας και του οργάνου.

(4~20) mA/HART ((Σύστημα τεσσάρων καλωδίων)

Διαχωρισμένη τροφοδοσία και σήμα ρεύματος,
Το εύρος τάσης τροφοδοσίας βλέπε τεχνικά δεδομένα.

RS485 / Modbus

Η παροχή ενέργειας και η γραμμή σήματος Modbus διαχωρίζονται αντίστοιχα χρησιμοποιώντας ένα προστατευμένο καλώδιο, το εύρος τάσης παροχής ενέργειας βλέπε τεχνικά δεδομένα.

Γενικές ερωτήσεις

Ε: Πόσο καιρό θα μου απαντήσεις;

Α: Θα επικοινωνήσουμε μαζί σας το συντομότερο δυνατόν, αλλά εντός 12 ωρών.

Ε: Μπορώ να έχω μερικά δείγματα;

Α: Ναι, η παραγγελία δείγματος είναι διαθέσιμη για έλεγχο ποιότητας και δοκιμή αγοράς.

Ε: Πόσο σύντομα μπορείτε να οργανώσετε την παραγωγή σας;

Α: Μόλις λάβετε την επιβεβαίωση του προϊόντος σας και λάβετε την προκαταβολή, η παραγωγή θα ξεκινήσει αμέσως.

Ε: Ποιο είναι το χρόνο παράδοσης;

Α: Συνήθως διαρκεί περίπου 3-5 εργάσιμες ημέρες για μικρή παραγγελία και 10-15 ημέρες για μεγάλη παραγγελία.

Ε: Πώς ελέγχετε την ποιότητά σας;

Α: Τρία βήματα επιθεώρησης ((αρχικών, παραγωγής και τελικών προϊόντων) + καλή υπηρεσία εγγύησης ((1 έτος δωρεάν για να αλλάξετε ένα νέο χωρίς ανθρώπινους παράγοντες βλάβης).

Ε: Ποια πιστοποιητικά έχετε;

Α:ISO9000, CE, πιστοποίηση ανθεκτικής στην έκρηξη, έτοιμο RoHs. Και πριν από την παράδοση των εμπορευμάτων, πιστοποίηση ελέγχου ποιότητας και ασφάλειας που εκδίδεται από τρίτους μπορεί επίσης να προσφερθεί.

Ε: Μπορώ να επισκεφτώ το εργοστάσιό σας;

Α: Καλώς ήρθατε! Πετάξτε στο αεροδρόμιο Xian Yang. Ήταν μεγάλη χαρά για εμάς.

Ε: Ποιοι είναι οι όροι εγγύησης;

Α: Προσφέρουμε 12 μήνες εγγύηση.

Ε: Μπορείτε να παρέχετε OEM & εξατομικευμένη υπηρεσία;

Α:Ναι, OEM και ODM είναι διαθέσιμα, έχουμε το επαγγελματικό τμήμα R & D που μπορεί να σας παρέχει επαγγελματικές λύσεις.

Συσκευή και αποστολή

Τεχνική παράμετρος

Εάν έχετε άλλες ερωτήσεις, επικοινωνήστε μαζί μας.

Σερίνα Τζιανγκ, διευθύντρια πωλήσεων.

Τηλέφωνο/WhatsApp: +86 15934851597
