Arrester μεταλλικό οξείδιο κύματος πορσελάνης αστραπής 27.5kV Gapless

27.5kV Σιδηροδρομική πορσελάνη χωρίς κενό

Εισαγωγή του προϊόντος:

Συνήθως υπάρχουν 2 είδη DC SA για το σιδηροδρομικό σύστημα:

1/ 750V, Ur=1.0kV, 8/20μs υπολειμματική τάση σε 20kA: 2.4kV,

2/ 1500V, Ur=2.0kV, 8/20μs υπολειμματική τάση σε 20kA: 4.8kV.

Ένας αντισυρράκτης πορσελάνης είναι ένας τύπος αντισυρράκτου που διαθέτει ένα περίβλημα κατασκευασμένο από πορσελάνη, ένα κεραμικό υλικό.

Οι παρακλιμακωτές πορσελάνης έχουν σχεδιαστεί για να προστατεύουν ηλεκτρικό εξοπλισμό και συστήματα από τις υπερεμειώσεις τάσης ή τις παροδικές αλλαγές που προκαλούνται από κεραυνές, λειτουργίες διακόπτη ή άλλα παροδικά γεγονότα.Το δοχείο από πορσελάνη παρέχει μηχανική υποστήριξη και μόνωση στα εσωτερικά στοιχεία του συσσωρευτή.

Άρθρο	Περιγραφή		Προσφέρεται	Προσφέρεται	Προσφέρεται
1	Κατασκευή/ Χώρα καταγωγής		Xi'an Shendian/ Κίνα
2	Σχήμα		Υ5WT-42/105	Υ5WT-42/110	Υ5WT-42/120
3	Εφαρμόσιμο πρότυπο		Ειδικότερα:	Ειδικότερα:	Ειδικότερα:
4	Τύπος		Εξωτερικό, ZnO, χωρίς κενά
5	Κανονική τάση συστήματος	kV	27.5	27.5	27.5
6	Σύστημα γείωσης		Αποτελεσματική γείωση
7	Διορισμένη συχνότητα	Hz	50/60	50/60	50/60
8	Ονομαστική τάση SA	kV	42	42	42
9	Μέγιστη συνεχής τάση λειτουργίας	kV	31.5	31.5	34
10	Τύπος ισχύος	kV	58	60	65
11	- σε ισχύ αναφοράς Σημείωση: Αναφέρετε την μέγιστη τιμή ή rms.	mA (D.C)	1	1	1
12	Ονομαστικό ρεύμα εκκένωσης	kA	5	5	5
13	(α) Ένταλμα κεραυνού	kV	≤105	≤ 110	≤ 120
	(β) Ενθουσιασμός	kV	≤118	≤127	≤138
	(γ) Εναλλακτική ώθηση	kV	≤ 89	≤ 94	≤ 98
14	Υλικό που χρησιμοποιείται σε μη γραμμική αντίσταση σειράς		ZnO κλπ.	ZnO κλπ.	ZnO κλπ.
15	- Υλικό.		Καφέ πορσελάνη	Καφέ πορσελάνη	Καφέ πορσελάνη
	- Ελάχιστη απόσταση έλξης	mm/kV	25/31	25/31	25/31
16	- Τερματικό HV		ζεστή βίδα σφραγίδας	ζεστή βίδα σφραγίδας	ζεστή βίδα σφραγίδας
	- γήινο τερματικό		ζεστή βίδα σφραγίδας	ζεστή βίδα σφραγίδας	ζεστή βίδα σφραγίδας
17	Διάμετρος των αποθηκών	χμ	232	232	232
18	Υψόμετρο	χμ	995	995	995

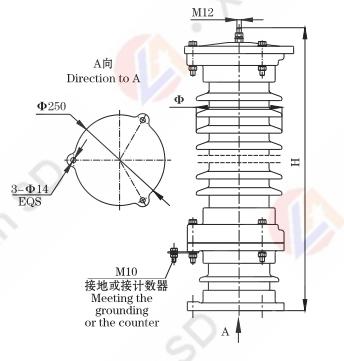

Σχεδιακό διάγραμμα:







Αναφορά:

1/ Η MOA της Shendian χρησιμοποιείται ευρέως στα έργα EHV της Κίνας (Εξαιρετική Υψηλή Πρόταση) του Κρατικού Δικτύου, του Νότιου Δικτύου Ενέργειας.

2/ Προμηθεύεται MOA στην ABB/Siemens/Schneider για περισσότερα από 20 χρόνια, καθώς και σε άλλους κατασκευαστές πυκνωτών/συνδέσεων.

3/ Η MOA της Shendian έχει εξαχθεί σε περισσότερες από 30 χώρες σε όλο τον κόσμο.
